山东云境天合云高仪：采用米散射激光技术，信号发射功率稳定且测量距离远

更新时间：2026-01-19

浏览次数：3

山东云境天合云高仪：采用米散射激光技术，信号发射功率稳定且测量距离远【型号：TH-YG1，物联网一体化设备，云境天合支持定制服务】山东云境天合云高仪凭借米散射激光技术，在大气探测领域展现出性能。该技术基于大气粒子对激光的后向散射原理，通过发射特定波长的激光脉冲，精准捕捉云滴、气溶胶等粒子的散射信号。其核心优势在于信号发射功率强大且稳定，可穿透复杂大气环境，实现远距离测量，观测范围覆盖低空至高空多层云结构。设备搭载高灵敏度光学系统，结合窄波段滤波技术，有效抑制背景光干扰，确保昼夜均能获取清晰信号。双镜头自检设计进一步消除镜头污损影响，提升采样精度。无论晴朗、多云、雨雾或冰冻天气，密闭金属外壳与窗口自动加热系统均能保障稳定运行。该云高仪不仅可实时输出云底高度、云层厚度及垂直能见度等参数，还能通过多层云数据反演气溶胶消光系数，为气象预报、航空安全及气候研究提供关键数据支撑。

一、产品概述

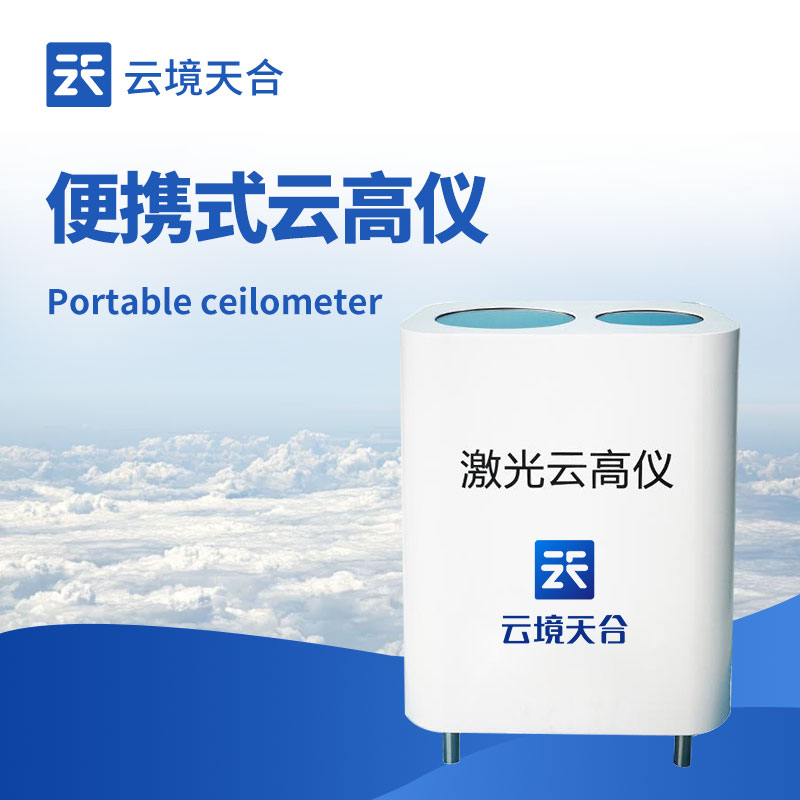

YG1型激光云高仪是一种采用米散射原理的后散射激光雷达。观测范围可达到12公里，可以有效的测量气溶胶、云层高度，云层厚度、云量和垂直能见度等。它可以应用于复杂的气溶胶研究或者是集成到大型观测网络中，对大气研究中的多样化需求而言是当前技术水平的代表性解决方案。

二、功能应用

气溶胶垂直廓线、云底高度（5层）、云层厚度、垂直能见度、边界层高度

其中扩展型对于混合层测量和气溶胶研究则性能更为you越

三、工作原理

根据米散射原理，通过测量大气对发射红外光束的后向散射信号廓线，判断光路方向上是否存在云层，计算云底高度、云层穿透厚度、气溶胶的消光系数、天大气边界层高度、天空模糊时输出垂直能见度，通过建立云底高度的时间序列可统计估算云量。

该设备采用红外激光遥感技术，云底高度测量准确，数据产品丰富，工作稳定可靠，使用维护简单。

四、产品特点

1.采用米散射激光技术，信号发射功率强大、稳定，测量距离远。

2.设备具备穿透性测量，可同时测量多层云及气溶胶数据。

3.采用高敏感度的光学部件来获得高精度的测量结果：光学设计能够使满足窄波段滤波器的应用，有效抑制光学影响，并且在白天和黑夜都能对云和气溶胶进行精确测量。

4.双镜头设计，可进行镜头之间自检,最da限度消除镜头污损的影响。不易受大气中颗粒物漫反射影响，采样精度高，达到5m。

5.全天候可靠运行，配备密闭金属外壳，窗口自动加热系统，不受雾天、降雨、冰冻影响。

6.友好的操作界面以及易用性，维护简单，无消耗器件。

五、技术参数

测量参数		电气参数
测量范围	15～12000m	电源	AC100~250V或DC9~36V
测量精度	＜150m ±20m 150m～300m ±10% ＞300m ±20%	功耗	不加热时：≤15W 加热时：≤100W
固体目标测量精度	±10m	尺寸
		机壳（长x宽x高）	320mm×200mm×380mm
测量周期	15s～300s（可调）
		包装（长x宽x高）	520mm×360mm×430mm
测量种类	◆ 气溶胶廓线 ◆ 云底高度 ◆ 云层厚度 ◆ 垂直能见度 ◆ 云层数量 ◆ 低、中、高、总云量， ◆ 积分云量 ◆ 可测定多层云和卷云
		重量
		整机	≤12kg
		探测部分	≤6kg
		工作环境
		环境温度	-45℃～50℃
接口和软件
		相对湿度	5%～100%RH
标准接口	RS232
		大气压力	450～1060hPa
可选接口	RS485
		模型图
数据通讯	串口、光纤、北斗、无线

可选软件	可视化软件
数据格式
MODBUS协议、ASCII协议格式、中国qi象局数据字典数据格式协议。
激光云高仪数据格式：输出间隔、日期，时间、天空状况、云层数、云底高、积分云量、垂直能见度、系统状态、校验码
用户数据格式：用户自定义
