地下水位自动监测设备：斜坡式导液孔可有效防止淤泥杂质进入，亦可防冲击

更新时间：2025-10-29

浏览次数：5

地下水位自动监测设备：斜坡式导液孔可有效防止淤泥杂质进入，亦可防冲击【型号推荐：TH-DSW1，物联网一体化设备，云境天合支持定制服务】在地下水资源动态监测中，保持监测数据的准确性与设备运行的稳定性至关重要，地下水位自动监测设备通过创新设计的斜坡式导液孔结构，有效解决了传统监测井易受淤泥杂质侵入与水流冲击干扰的难题。该导液孔采用特定倾斜角度设计，利用重力作用引导地下水流自然流入监测腔体，同时使泥沙、悬浮物等杂质因惯性作用沿斜坡滑落，难以进入传感器核心区域，从而避免了因淤积导致的测量误差与设备堵塞。此外，斜坡结构可分散水流冲击力，降低暴雨或井内压力突变时对传感器的直接冲击，延长设备使用寿命。配合防反渗滤网与自清洁机制，该设计进一步提升了监测系统的抗干扰能力，确保在复杂地质条件或高浊度水体中仍能稳定获取地下水位数据，为水资源管理、地质灾害预警及生态保护提供可靠的技术支撑。

一、产品简介

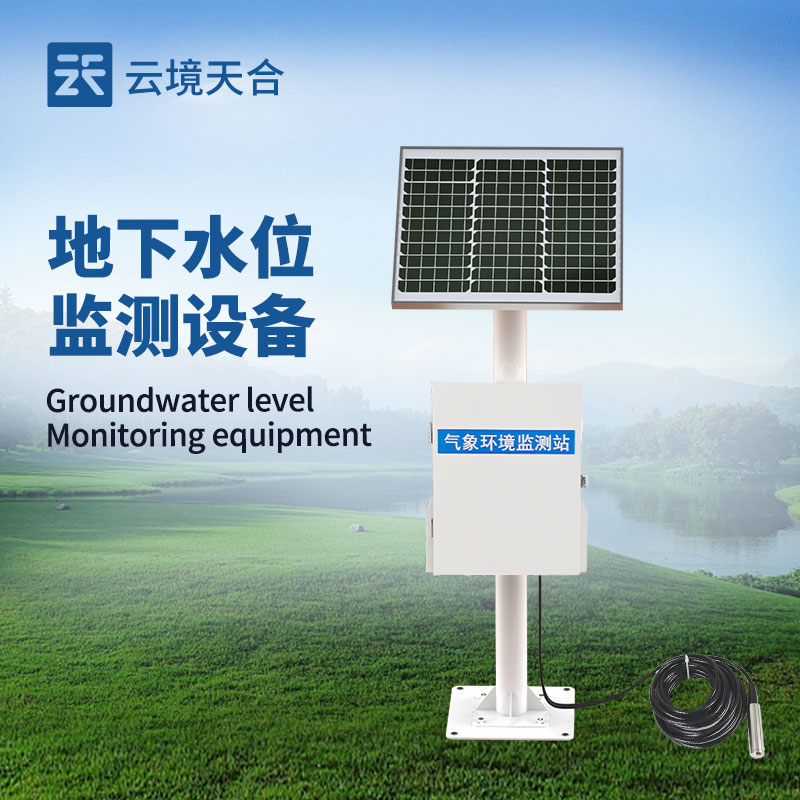

DSW1地下水位监测设备被广泛应用于地下水深井水位测量、矿山深井水位测量、地热井水位测量。其测量范围能够达到100米、200米、300米、400米，主要是基于内置抗高压高地下深井水位在线监测系统密封性传感器芯片，一体成型结构，三重防雷工艺。信号传输采用抗拉抓力钢丝电缆，确保测量信号能实时的，高精度稳定的输出显示。

地下水位监测设备根据压力与水深成正比的静水压力原理，运用水压敏感集成元器件做深井水位测量仪传感器探头，当传感器探头固定在水下某一测点时，该测点以上水柱压力高度加上该点的高程，即可间接测量出水位高低（水面到井口的距离）；直接测量出的是传感器探头以上深井的液位实际高度。

二、产品特点

1、反极性保护和瞬间过电流过电压保护，符合EMI防护要求；

2、采用高品质导气线缆，可常年在水中浸泡；

3、过载及抗干扰能力强,经济实用稳定；

4、采用核心自动校正算法，可有效防止因水面波动而引起的数值波动；

5、斜坡式导液孔，可有效防止淤泥杂质进入，亦可防冲击。

6、扩散硅压阻传感器；

7、探头投入式测量方式，安装简单方便；

8、多重防护结构设计，防护能力高；

9、选用防腐不锈钢材料，适合多种场合；

10、RS485信号输出，最远通信距离可达2000米；

11、10~30V宽电源电压输入。
12、太阳能板顶盖镶嵌式设计，提高了光电转化效率，增加了抗风等级
13、充电控制器：MPPT自动功率点跟踪，效率提高20%
14、短信报警，超限后向指定的手机上发送短信
15、不锈钢材质防护箱，耐腐蚀、抗氧化，防水等级IP66
三、主要技术参数

直流供电（默认）	DC 10-30V，典型24V
最大功耗	0.2W
变送器元件耐温	-40℃~+80℃
过载能力	<1.5倍量程
防护等级	IP68
外径尺寸	Ф26.8mm
测量介质	对不锈钢无腐蚀的油、水等（长时间测量需≤60℃）
采样时间	2400次/s
长期稳定性	±0.2%FS/年
485四芯屏蔽双绞线	标配100米（支持定制）
太阳能功率	30W、20AH
传输流量	自带3年流量
屏幕	7寸安卓触屏（选配）

四、上位机软件介绍
1、PC单机版数据接收、存储、查看、分析软件
2、支持串口数据接收、处理、展示
3、支持json字符串、modbus485等通信方式
4、可自设置存储时间，modbus485采集模式下可自设置采集时间
5、支持自助增加、删除、修改监测参数的协议、名称、图标等
6、支持数据后处理功能
7、支持外置运行javascript脚本
五、安卓APP介绍
1、安卓单机版数据接收、存储、查看、分析软件
2、支持蓝牙数据接收
3、手机休眠后软件后台接收、处理
4、json数据自动添加设备，modbus设备支持扫码添加设备
5、支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。
6、支持数据后处理功能
7、支持外置运行javascript脚本
六、云平台介绍
1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。
2、支持多帐号、多设备登录
3、支持实时数据展示与历史数据展示仪表板
4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。
5、支持短信报警及阈值设置
6、支持地图显示、查看设备信息。
7、支持数据曲线分析
8、支持数据导出表格形式
9、支持数据转发，HJ-212协议，TCP转发，http协议等。
10、支持数据后处理功能
11、支持外置运行javascript脚本
