光伏发电监测系统：一体化气象监测，满足光伏发电对气象数据的全面需求

更新时间：2025-09-11

浏览次数：3

光伏发电监测系统：一体化气象监测，满足光伏发电对气象数据的全面需求【型号推荐：TH-BGF11S，物联网一体化设备，云境天合支持定制服务】光伏发电气象监测系统通过一体化设计，集成多参数高精度传感器、智能数据采集与传输模块、云端分析平台，实现对太阳辐射、温湿度、风速风向、雨量等关键气象要素的实时监测与智能分析，为光伏电站提供全周期数据支撑，满足其对气象数据的全面需求。测量总辐射（0-2000W/㎡，精度±2%）、直射辐射与散射辐射，区分不同光照条件对发电效率的影响。例如，直射辐射决定组件峰值发电能力，散射辐射影响阴天发电稳定性。监测空气温度与湿度，结合组件贴片式温度传感器（精度±0.5℃），实时反映组件热损耗状态。组件温度每升高1℃，发电效率下降0.4%-0.5%。支持LoRa（传输距离1-5公里，适合中小型电站）、4G Cat-M1（低功耗广域网，适合偏远地区）或以太网（大型地面电站），数据延迟控制在10-30秒内，确保实时性。通过总辐射传感器记录日累计辐射量（单位MJ/㎡），计算理论发电量。在跟踪式光伏电站中，光照监测数据可指挥支架调整角度，大化捕获太阳辐射。

一、产品概述

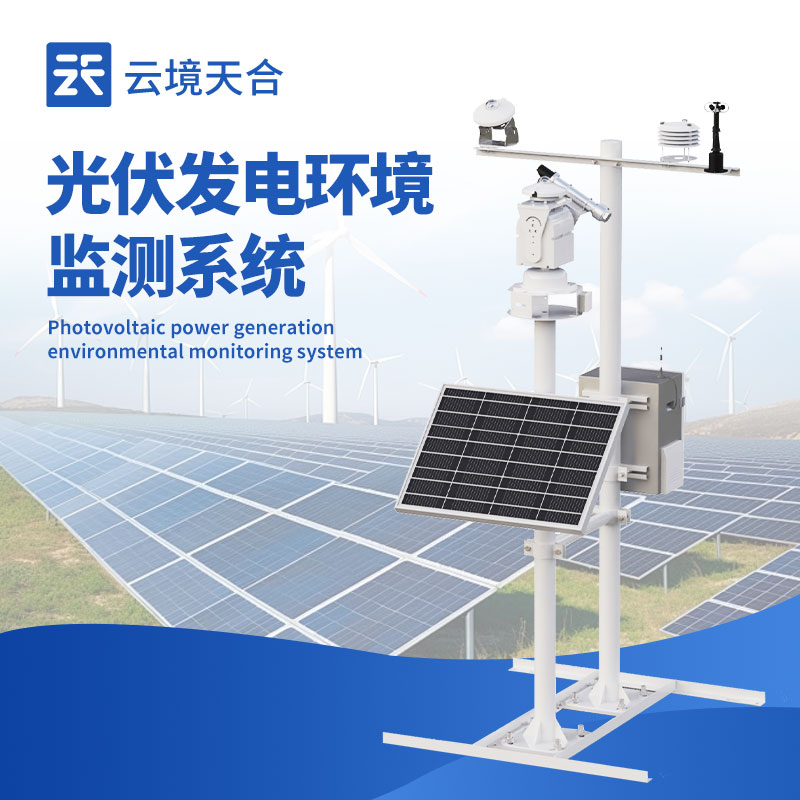

气象环境数据是决定太阳能发电的重要指标,对太阳能发电质量起着决定性作用；同时也是对太阳能发电站的设计提供有效的数据保证，BGF11S型智慧云联数字高精度太阳能发电环境监测系统是按照国际气象WMO组织气象观测标准和IEC（国际电工技术委员会）规范标准设计、生产的标准气象环境监测站。同时，也符合GB/T19964《光伏发电接入电力系统技术规定》、Q/GDW11000《光伏发电站并网调度运行信息交换规范》中相关内容的要求。本系统可监测的气象数据有：环境温度、环境湿度、大气压力、风速、风向、背板温度、峰值日照时数、水平总辐射、倾斜总辐射、直辐射、散射辐射等多种气象数据。具有性能稳定，检测精度高，无人值守等特点，可满足专业气象观测的业务要求。

广泛用于太阳能发电站的实时监测，对研究太阳能发电质量，效率，故障诊断数据管理，提供数据保障。

二、产品特点

1、实时数据监测：可采集、分析多种气象数据，包括有并网运行上报数据环境温度、环境湿度、大气压力、风速、风向、背板温度、峰值日照时数、水平总辐射、倾斜总辐射、直辐射、散射辐射等多种气象数据。

2、科技型采集仪：光伏环境数据采集仪采用新一代32位MCU处理器，板载集成高精度GPS芯片,可对采集时间进行精准校正并进行高精度定位。

3、离线式数据分析：采用32位处理器对采集的数据信息做采集分析，无需平台计算和云分析，通过采集器统计功能直接输出统计分析数据便于用户对采集信息进行存储、分析。

4、一体式风速风向传感器：使用自研自产的一体式风速风向传感器，结构简单、防水防尘、监测性能更稳定、测量精度更高、安装更便捷、质量有保障。

5、不锈钢设备防护箱：设备防护箱采用不锈钢材料设计，外部防腐蚀、内部防水设计，更好保护设备电气结构，保障了设备长期无人监测的稳定性。

6、全球型跟踪器：直接辐射传感器和散射辐射传感器配备有全球自适应型全自动太阳跟踪器。该款跟踪器可在南纬小于60°、北纬小于60°的全球范围内正常使用，使用温度范围在-40～60℃

7、绿色电源管理：本数据采集仪可以采用AC220V和DC12V两种供电模式。并在内部集成了新一代绿色电源管理模块实现交流与直流供电智能切换。

8、一体观测支架：外观设计的一体观测支架，便于现场人员可以快速、方便、简单一人进行设备安装调试。

三、技术指标

技术参数	测量范围	分辨率度	精度	单位
环境温度	-40～80	0.1	±0.3	℃
环境湿度	0～100	0.1	±2	%RH
大气压力	300～1100	0.1	±0.12	hPa
风速	0～60	0.1	±0.2m/s	m/s
风向	0～360	1	±1	°
背板温度	-50～100	0.1	±0.5	℃
峰值日照时数	0~24	0.01	---	h
水平总辐射	0~2000	1	≤5%	w/m2
倾斜总辐射	0～2000	1	≤5%	w/m2
直辐射	0～2000	1	≤5%	w/m2
散射辐射	0～2000	1	≤5%	w/m2
电源系统	AC220V±10%		对现场气象站供电保证正常工作	用户根据现场情况选择供电方式
	DC12V
	50W太阳能供电
	40Ah蓄电池
通讯系统	RS485		通讯距离 0～1000m	标配Modbus通讯模式
观测支架	一体式辐射联合观测支架		适合太阳能发电环境监测站现场长期监测
