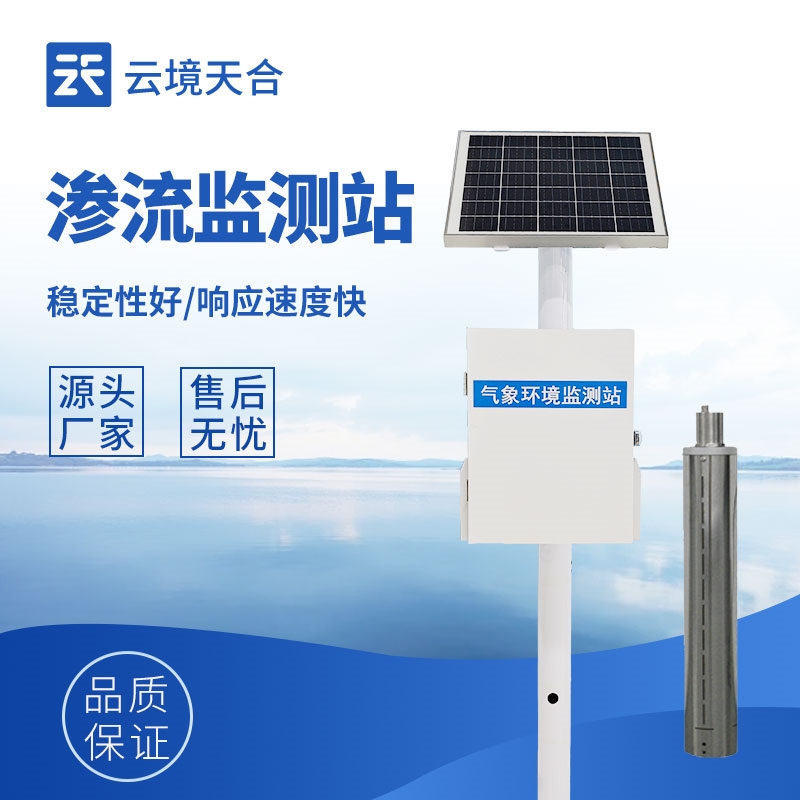

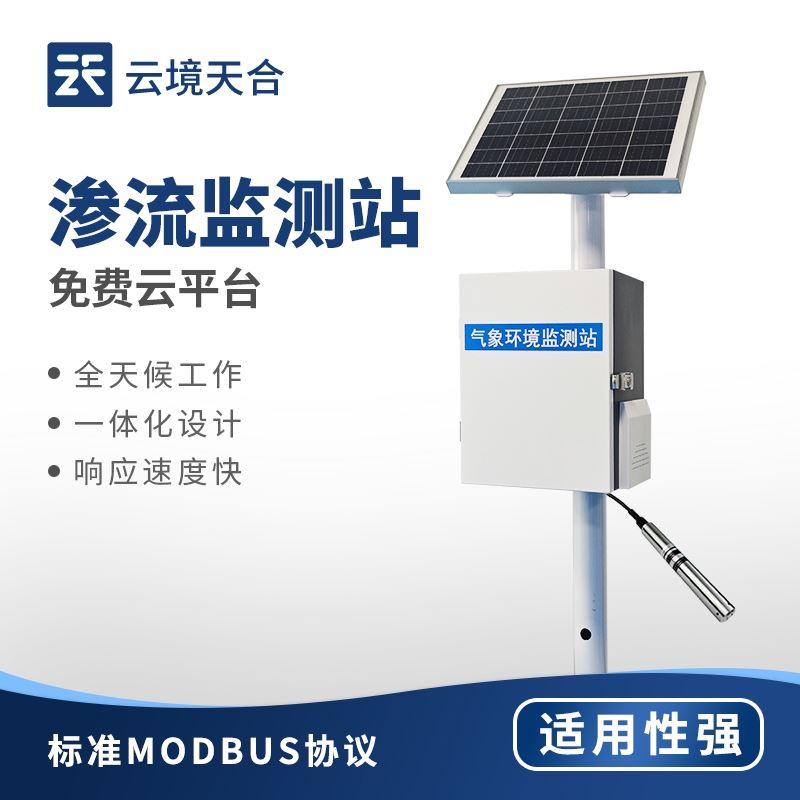

渗流监测系统通常由多个监测井、传感器、数据采集设备等组成。这些设备可以实时监测地下水的水位、温度、PH值等指标，并将数据传输到中心数据库进行分析。
渗流监测系统主要由现场检测设备、远程监测设备等部分组成。
现场检测设备：量水堰计、三角堰等组成，负责计量水库渗流量数据，对水库现场进行流量监测。
远程监测设备：即遥控监测终端，负责采集现场检测设备检测到的数据信息，并通过无线传输将现场信息传送给监测中心。
简介
量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、yong不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。
结构与原理
量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。
产品特点
●高精度、分辨力高
●稳定性好、响应速度快
●温度漂移小
●标准MODBUS协议、适用性强
规格与参数
| 规格型号 | CZL-300 | CZL-500 | CZL-700 |
| 测量范围 | 0～300mm | 0～500mm | 0～700mm |
| 灵敏度 | ≤0.01mm | ||
| 供电电压 | DC12V | ||
| 输出信号 | RS485 | ||
| 通讯协议 | MODBUS-RTU | ||
| 防护等级 | IP67 | ||
| 绝缘电阻 | ≥10MΩ | ||
| 外壳材质 | 304不锈钢 | ||
| 外形尺寸 | Φ89×500mm | Φ89×700mm | Φ89×900mm |
| 电缆类型 | 4芯+屏蔽/长度3m(可定制) | ||
