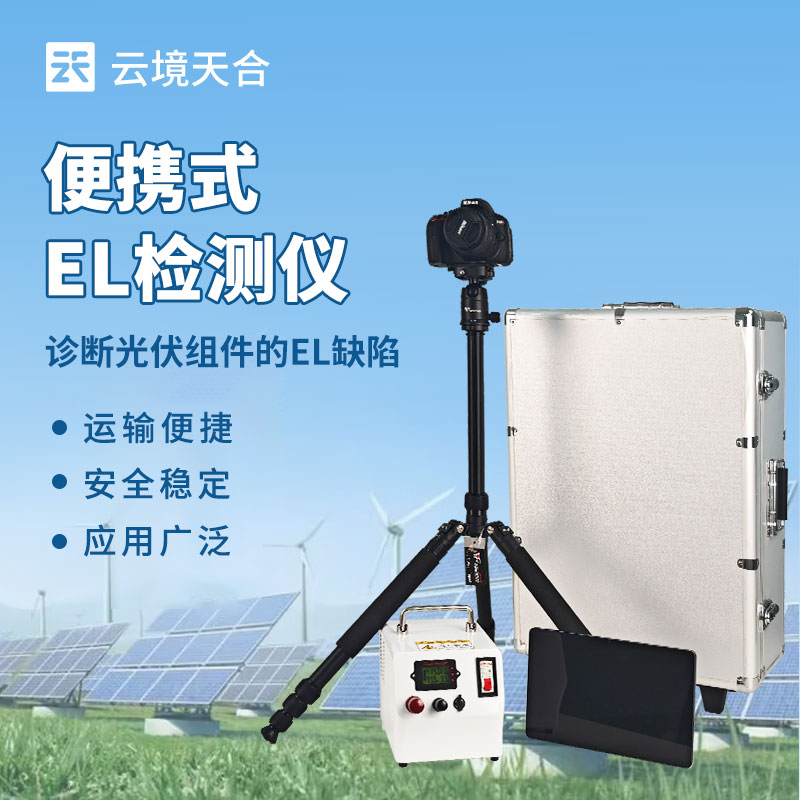

2025-08-05 户外光伏电站测试仪
产品型号：TH-EL2厂商性质：生产厂家更新时间：2026-06-09访 问 量：1461
立即咨询
联系电话：
户外光伏电站测试仪是基于电致发光原理、专门用于户外光伏电站光伏组件内部缺陷检测的专用设备，是电站运维、安装验收中排查隐患的核心工具。支持-30℃~50℃宽温工作，多数机型具备环境光屏蔽能力，可过滤阳光、灯光、月光干扰，白天强光、夜间无光环境都能稳定检测，实现24小时全天候作业。
产品简介：

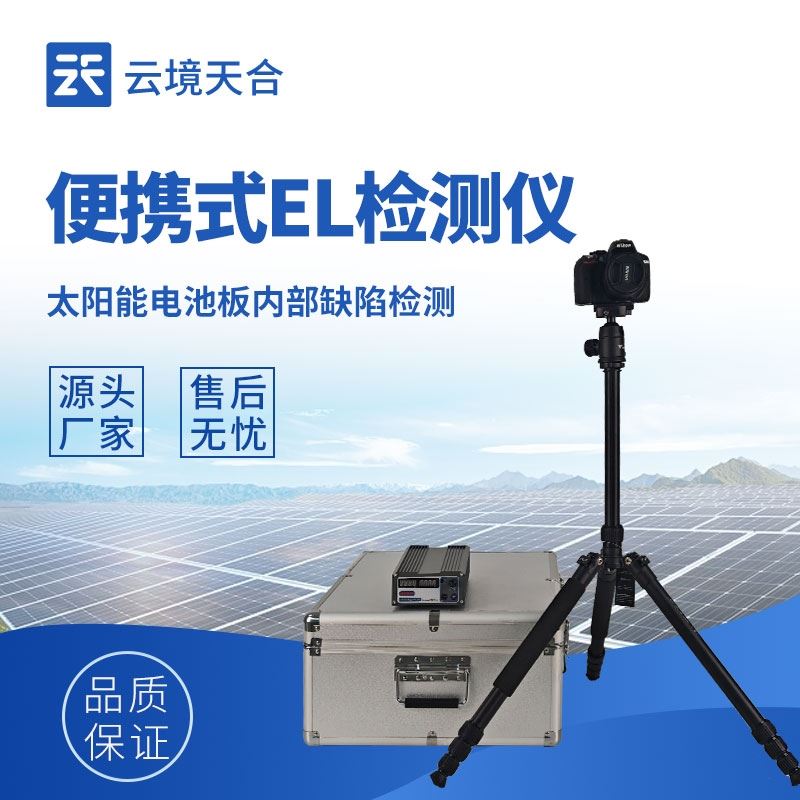

便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户wan成产品质量检测把控生产与安装风险。

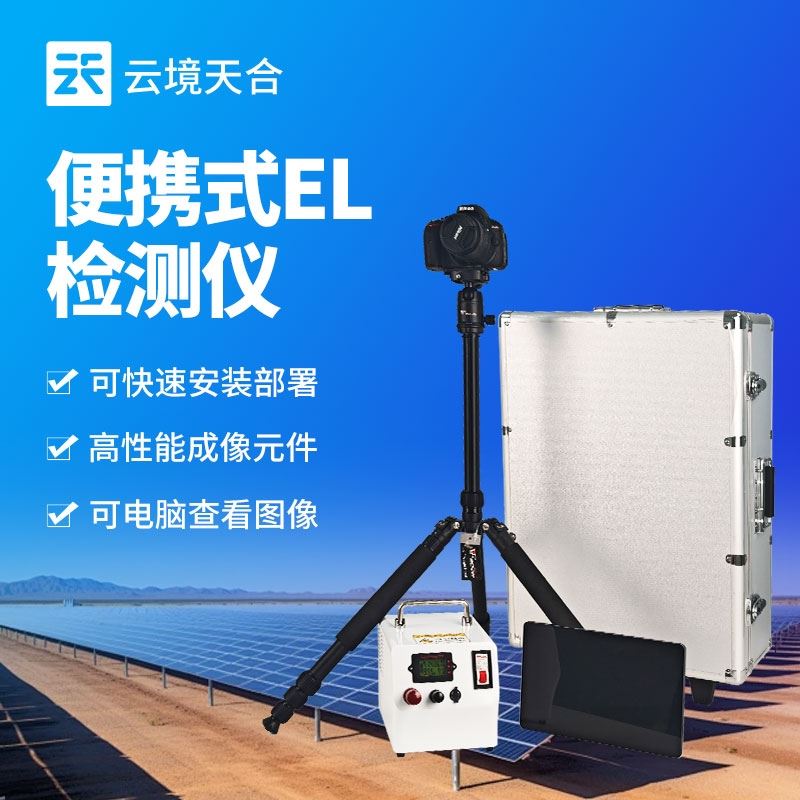

户外光伏电站测试仪搭载2416万级红外相机可有效帮助用户发现光伏板内部直流质量问题，设备配套储能电源与Wi-Fi无线控制模块，现场的检测使用更为便捷快速。
应用场景：
适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测。
可识别缺陷类型：
| 隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 |
| 工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 |
产品特点优势：
1、2400万级高清红外相机、EL画质更清晰。
2、全时自动对焦模块成像精度更高。
3、无线控制设备检测，快速成像。
4、程控恒流电源现场检测实现24小时不间断测试。
5、平板电脑无线检测图传查看无需相机查看检测图像。
6、储能电源现场检测无需任何准备即可测试。
7、1.85米三脚架支架上组件多角度测试更便捷。
8、整机无线远程操作测试，一人即可wan成整个项目。
9、三防拉杆箱携带运输轻便安全。
应用领域：
| 场景 | 工厂组件、仓库组件、电站现场组件测试、 |
| 测试 | 白天：户外防红外暗室测试；室内无太阳光环境测试夜晚：直接三脚架测试，灯光月光无影响 |
| 对象 | 晶硅组件、薄膜组件（可定制） |
| 数量 | 单块组件成像检测 |
规格参数：
| 模块 | 配置 | 规格 |
| 相机模块 | 像素 | 2416万像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS传感器 | |
| 精度 | 1.0mm/pixel | |
| 检测速度 | 1～30s可调 | |
| 弱电流测试 | 可在5A弱电流呈现清晰隐裂成像 | |
| 光屏蔽 | 灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响 | |
| 检测面积 | 4000mm*2000mm | |
| 镜头 | 18-55mm红外镜头 | |
| 对焦模式 | 全时自动对焦 | |
| 电池 | 1040mah | |
| 内存卡 | 64GB | |
| 读卡器 | USB3.0+Type-C | |
| 电源模块 | 容量 | 10.4AH |
| 电芯 | 高性能离锂电池 | |
| 输出电流 | 5A | |
| 电流精度 | 0.1A | |
| 输出电压 | 60V | |
| 电压精度 | 0.01V | |
| 负载功率 | 100W～600W；上限不高于700W | |
| 检测数量 | 300～500块光伏板 | |
| 控制面板 | LED数显程控面板 | |
| 功能设置 | 无线遥控上电断电 | |
| 节电模式 | 上电10s后自动断电 | |
| 稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
| 电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
| 上电线 | 10cm交流三孔输入线 | |
| 直流线 | 3m直流输出线、MC4端口对接组件 | |
| 电脑 | 平板电脑 | 联想平板8+128G |
| Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
| 软件 | 检测APP | 无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等 |
| 支架系统 | 检测支架 | 1.85米铝合金支架 |
| 检测云台 | 支架一体式安装，720度旋转 | |
| 定位模块 | 检测定位 | 十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率 |
| 使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
| 质保售后 | 1年质保、24H响应、72H故障解决方案、备品备件协调 | |
