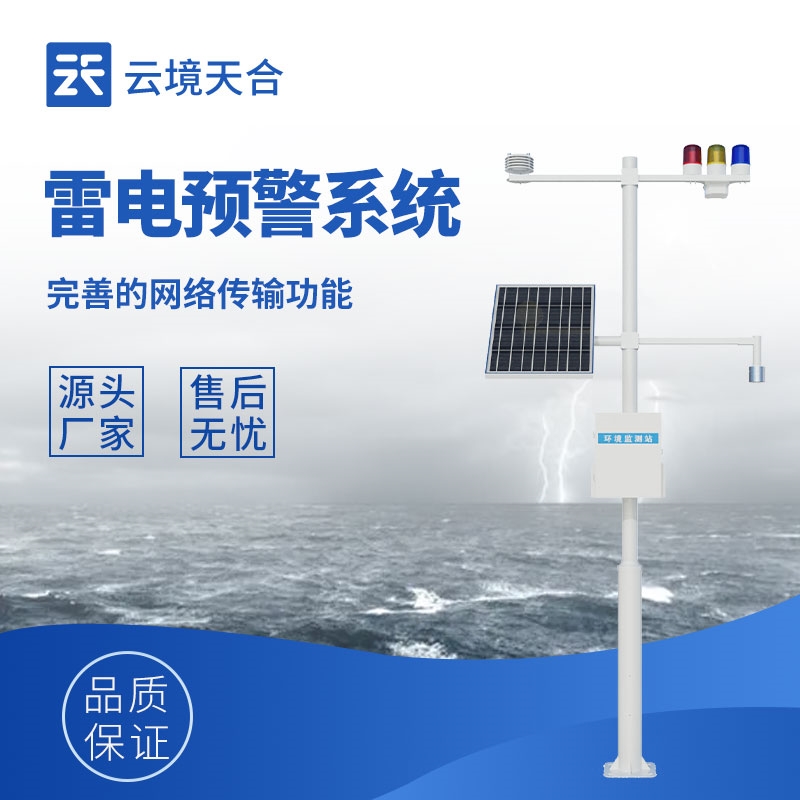

煤矿雷电预警系统

煤矿雷电预警系统

简要描述:
煤矿雷电预警系统主要是通过降水的粒径和速度进行监测,通过多普勒雷达波技术来测量,并且并不会因为外界的因素导致影响降雨检测,内部设置了雷达模块,可以很好的进行要素数据的监督。

更新时间:2022-12-23

浏览次数:925

厂商性质:经销商

生产地址:山东潍坊

煤矿雷电预警系统煤矿雷电预警系统主要是通过降水的粒径和速度进行监测,通过多普勒雷达波技术来测量,并且并不会因为外界的因素导致影响降雨检测,内部设置了雷达模块,可以很好的进行要素数据的监督。


一、产品介绍

雷电预警系统是全数字化电场探测与雷电预警平台,其核心电场探测结构基于电荷感应原理、采用MEMS(微机电系统)技术研制,无电机等易磨损可动机械部件,具有体积小、功耗低、可靠性高、易于集成等突出优点。该系统采用电场微分结合门限阈值优化雷电预警算法,与常规采用的门限阈值方法相比较,大概率规避人为干扰(雨天/大风/雪天/扬尘)等引起的误报问题,进一步提高了预警的准确度。雷电预警系统预警准确、便于组网、安装方便,主要面向航天国防、气象、石油石化、电网、景区、矿山、油库、军事等领域大气电场探测和雷电局域短时预警的应用需求。

二、产品构成

1.雷电预警探头

2.数据处理主机

3.太阳能供电系统

4.防直击雷系统

5.浪涌系统

6.接地系统

7.选配功能,温度、湿度、升降避雷针

三、产品特点
1.用户可以将雷电预警系统探头与电脑连接,从而达成远程监控的目的

2.通过对数据的分析,对雷云静电场强度和极性变化做出更准确的判断

3.本系统可以与声光报警系统相连接

4.系统软件具备了完善的网络传输功能;数据的传输遵循网络协议

5.配套中央监控软件,用户可通过一台PC机进行监控使用

四、技术参数

设备名

雷电预警系统

电场测量范围

-30kV/m~30kV/m

分辨力

20V/m

准确度

优于5%

探测距离(半径)

15KM

传感器重量

3kg

总重量

50kg

输入电压

24VDC/220VAC

功耗

0.65W(传感器)1.8W(系统)

尺寸

300mm(传感器);1.5m(支架)

工作温度

-40℃~55℃(传感器);

-20℃~55℃(控制器)

部署位置(室内/室外)

室外

是否支持机架部署(室内)

/

上架高度

1.5m(支架)

管理接口类型

RJ45RVV

可支持的管理(控制)功能

3级预警阈值设置、外场系数设

数据接口数量及类型

1个航空插口,1个网络接口

外发数据带宽需求

50Mbps

外发数据频率

1s

外发数据通信协议

自有协议


五、安装注意事项
1.雷电预警探头应在晴天进行安装
2.雷电预警探头应安装于无遮挡以及周边无遮挡物的户外
3.不得安装在发电机排气出口处、电线杆旁及高压线下
4.在非正常情况下,在突起于地面、靠近天线杆或其他设备时,场强及其测试数据有可能会被干扰
5.有线方式下,室外电场仪探头至室内主机的布线距离不建议超过100米
6.更多咨询本公司
7.如有参数更新,恕不另行通知,技术解释权归本公司所有
六、安装步骤
1.从箱子取出全套雷电预警系统
2.将支架固定到安装位置,用螺栓固定
3.将避雷针顶部的接闪尖连接接地线,另外一端接地线从支架内部引入,从支架底部孔引出,将接地极及其他接地装置安装完毕后,将避雷针接地线连接
4.将大气电场仪探头的线从支架内部引入,从支架中间的孔引出,接入到主控箱,主控箱内有三根线,按照颜色连接,并做好绝缘处理
5.将太阳能板固定到支架上,将太阳能线按照颜色接入到引出的电源线上
6.在控制室内将控制箱在合适的位置安装,一般选择挂墙。将报警器的线接入到控制箱,按照颜色与控制箱连接。将220V电源接入到空开上
7.从前端主控箱按照接口引出一根网线,一根控制线,接入控制室内的控制箱,按照接口将网线、控制线接入
8.将主控箱开关、室内控制箱开关电源打开
9.打开电脑,将主控箱IP输入电脑即可
